Trong bối cảnh ngành công nghiệp ngày càng hướng tới sự chuyển đổi sang các giải pháp năng lượng sạch và bền vững, trạm LNG (Liquefied Natural Gas) đang ngày càng trở thành một lựa chọn tối ưu. Với khả năng cung cấp khí thiên nhiên dưới dạng lỏng, trạm LNG không chỉ giúp tiết kiệm chi phí vận hành mà còn góp phần giảm thiểu khí thải, bảo vệ môi trường. Cùng MetaGas khám phá những thông tin chi tiết về cấu tạo, hoạt động và các tiêu chuẩn an toàn trong thiết kế, thi công trạm LNG.

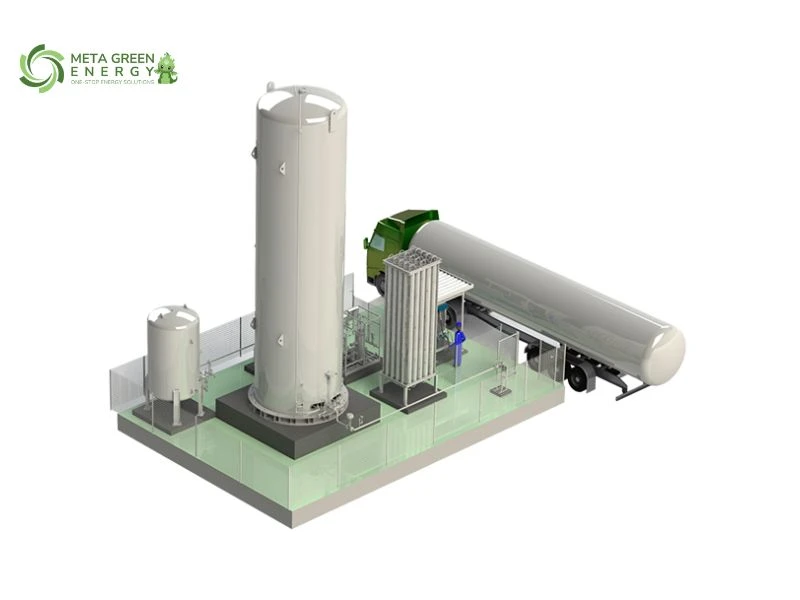

Cấu tạo trạm LNG – Các thiết bị chính
Trạm LNG bao gồm nhiều thiết bị quan trọng, từ các bồn chứa đến các hệ thống điều áp, hóa hơi và các thiết bị an toàn, tất cả đều được thiết kế để đảm bảo quá trình vận hành hiệu quả và an toàn.
Bồn chứa LNG
- Loại bồn: Thường sử dụng bồn đứng hai lớp chân không cách nhiệt (Vertical Vacuum Insulated Tank).
- Cấu tạo: Bồn chứa LNG có cấu tạo bao gồm lớp trong bằng thép không gỉ để chứa LNG và lớp ngoài bằng thép carbon giúp giữ nhiệt và bảo vệ khỏi các yếu tố môi trường.
- Dung tích: Phổ biến từ 40m³ đến 200m³, tùy thuộc vào nhu cầu sử dụng và quy mô của trạm.
- Áp suất làm việc: Bồn chứa LNG thường làm việc ở áp suất từ 8bar đến 18bar và nhiệt độ -163°C, điều này giúp duy trì LNG ở dạng lỏng ổn định trong suốt quá trình lưu trữ.
Thiết bị hóa hơi LNG
- Chức năng: Thiết bị hóa hơi LNG chuyển LNG từ thể lỏng sang thể khí để cung cấp cho hệ thống đường ống khí, giúp cung cấp năng lượng cho các công nghiệp, nhà máy và các hệ thống tiêu thụ khí.
- Loại hóa hơi: Có thể sử dụng nhiều phương pháp hóa hơi khác nhau, bao gồm hóa hơi tự nhiên (sử dụng không khí xung quanh), hóa hơi điện, nước nóng, hoặc hơi nóng. Tùy vào nhu cầu và điều kiện của trạm, các phương pháp này được lựa chọn phù hợp.
- Cấu tạo: Thiết bị hóa hơi thường được chế tạo từ nhôm hợp kim, với cánh tản nhiệt giúp tăng hiệu quả hóa hơi, tối ưu hóa quá trình chuyển đổi LNG từ thể lỏng sang khí.
Thiết bị đo lường
- Chức năng: Các thiết bị đo lường có nhiệm vụ đo lường các yếu tố quan trọng như lưu lượng, áp suất, và nhiệt độ của LNG và khí LNG. Điều này giúp giám sát và điều chỉnh quá trình vận hành trạm LNG một cách chính xác và an toàn.
- Thiết bị: Các thiết bị đo lường bao gồm đồng hồ đo áp suất, đồng hồ đo nhiệt độ, đồng hồ đo lưu lượng, và các cảm biến khác giúp đảm bảo sự ổn định và chính xác trong quá trình vận hành.
Thiết bị điều áp
- Chức năng: Thiết bị điều áp giúp giảm áp suất khí LNG từ áp suất cao trong bồn chứa xuống mức phù hợp cho việc sử dụng, đảm bảo khí được cung cấp với áp suất ổn định và an toàn.
- Thiết bị: Bao gồm van điều áp và bộ điều khiển, giúp duy trì mức áp suất cần thiết cho việc sử dụng trong các hệ thống đường ống khí.
Thiết bị an toàn
- Chức năng: Các thiết bị an toàn trong trạm LNG rất quan trọng để đảm bảo an toàn trong quá trình vận hành, phòng ngừa các sự cố rò rỉ khí hay cháy nổ.
- Thiết bị: Bao gồm van an toàn, hệ thống cảnh báo rò rỉ khí, và hệ thống chữa cháy. Những thiết bị này giúp kiểm soát các nguy cơ tiềm ẩn và bảo vệ công nhân cũng như thiết bị trong trạm.
Các thiết bị khác
- Thiết bị tăng áp: Thiết bị này giúp tăng áp suất cho xe bồn và bồn chứa, giúp LNG được bơm vào hoặc ra khỏi bồn dễ dàng, thuận tiện trong quá trình vận chuyển.
- Hóa hơi BOG (Boil Off Gas): Hóa hơi khí BOG là quá trình hình thành khí dư trong quá trình vận chuyển và lưu trữ LNG. Thiết bị hóa hơi BOG giúp xử lý khí này, tránh làm giảm chất lượng khí LNG.
- Hóa hơi EAG (Evaporated Auxiliary Gas): Hóa hơi khí dư trong bồn và đường ống giúp tránh tình trạng nhiệt độ khí quá thấp trong quá trình vận hành.
- Thiết bị gia nhiệt và tạo mùi: Gia nhiệt khí LNG và thêm chất tạo mùi để dễ dàng kiểm tra rò rỉ khí. Điều này rất quan trọng vì LNG không có mùi tự nhiên, việc thêm chất tạo mùi giúp phát hiện kịp thời sự cố.
Tiêu chuẩn và quy chuẩn an toàn trong thiết kế, thi công trạm LNG
Để đảm bảo sự an toàn và hiệu quả trong quá trình thiết kế, thi công và vận hành trạm LNG, các tiêu chuẩn và quy chuẩn an toàn là rất quan trọng. Những quy định này bao gồm các yêu cầu về an toàn cháy nổ, khoảng cách an toàn, vật liệu sử dụng, thiết bị và quy trình vận hành, bảo trì.
Các tiêu chuẩn và quy chuẩn này được quy định trong các văn bản pháp luật Việt Nam như:
- QCVN 06/2022/BXD (Quy chuẩn kỹ thuật quốc gia về xây dựng).
- QCVN 01:2019/BCA (Tiêu chuẩn về an toàn cháy nổ).
- TCVN 8611:2010 (Tiêu chuẩn thiết kế trạm LNG).
- TCVN 11278:2015 (Tiêu chuẩn về an toàn khí đốt).
Ngoài ra, các tiêu chuẩn quốc tế như NFPA (National Fire Protection Association) cũng được áp dụng để đảm bảo tính an toàn trong việc thi công và vận hành trạm LNG.
Trạm LNG là giải pháp năng lượng sạch hiệu quả, giúp tiết kiệm chi phí vận hành, giảm khí thải và đảm bảo tính bền vững trong công nghiệp. MetaGas cung cấp các thiết bị hiện đại và cam kết đạt chuẩn an toàn, là đối tác lý tưởng trong xây dựng và vận hành trạm LNG. Liên hệ với chúng tôi để nhận tư vấn và giải pháp tối ưu nhất cho doanh nghiệp của bạn.
